Vägmärken

Riktlinjer

Betongfundament för vägmärkesstolpar är standard

I hårdgjorda ytor ska i första hand alternativa lösningar som exempelvis neddrivna 3” rör, skruvfundament eller vingfundament användas i stället för betongfundament.

Alternativa anordningar för rörmontage monteras på ett djup av minst 600 millimeter eller enligt tillverkarens monteringsanvisningar. Galvaniserade stolpar ska användas genomgående.

Alla nya vägmärken ska följa VVFS 2008:272 när det gäller storlek på vägmärken, tilläggstavlor och andra anordningar för trafiken.
Alla vägmärken ska ha reflex som uppfyller DIN 67520 Class 3B samt vara klotterskyddade med folie av god kvalitet.

Rektangulära märken ska i allmänhet vara uppbyggda av strängpressad aluminiumprofil med not och spont som möjliggör enkel montering mot befintliga märken samt utbyte vid skador.

Om något vägmärke sätts upp, flyttas eller ändras, ska detta meddelas kontaktcenter.gatorochparker@umea.se. Detta gäller följande vägmärken: väjningspliktsmärken, förbudsmärken, påbudsmärken och anvisningsmärken. Exakt vilka dessa vägmärken är går att utläsa från Transportstyrelsens hemsida. Anmälan ska ske på ritning med både befintliga och nya vägmärken. Anmälan ska ske i god tid innan utmärkning. Detta krävs för att formella beslut ska hinna tas.

Tilläggstavlor ska ha samma eller smalare bredd som huvudmärket.
På alla vägmärken ska det på baksidan sättas en klisterdekal som anger tillverkningsår, tillverkare och reflextionsgrad på vägmärket.
Bågskyltar i gångytor ska förses med en tvärslå placerad 0,2 m över markytan för att kunna upptäckas med teknikkäpp.

För uppsättning av vägmärken gäller:

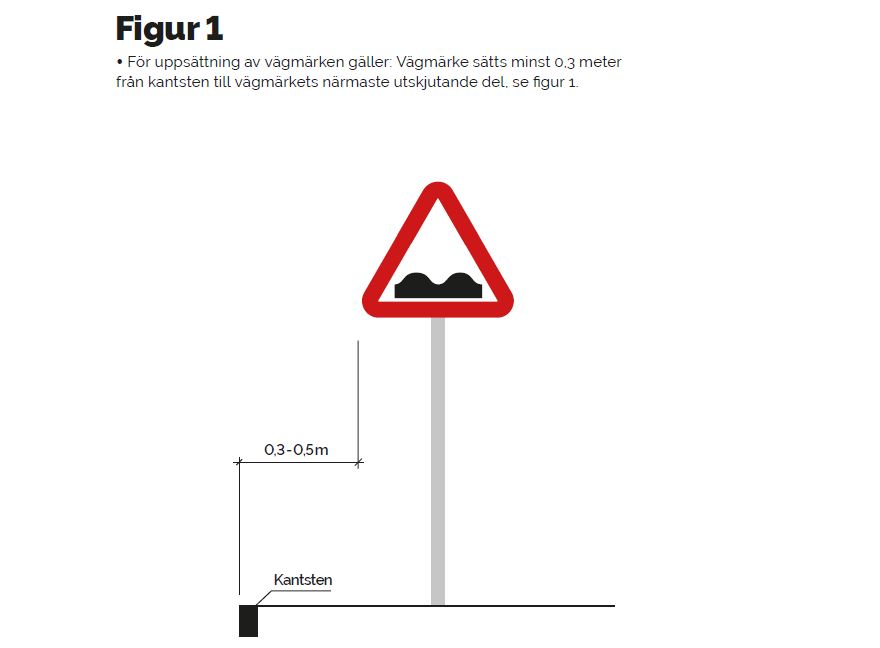

Vägmärke sätts minst 0,3 meter från kantsten till vägmärkets närmaste utskjutande del, se figur 1.

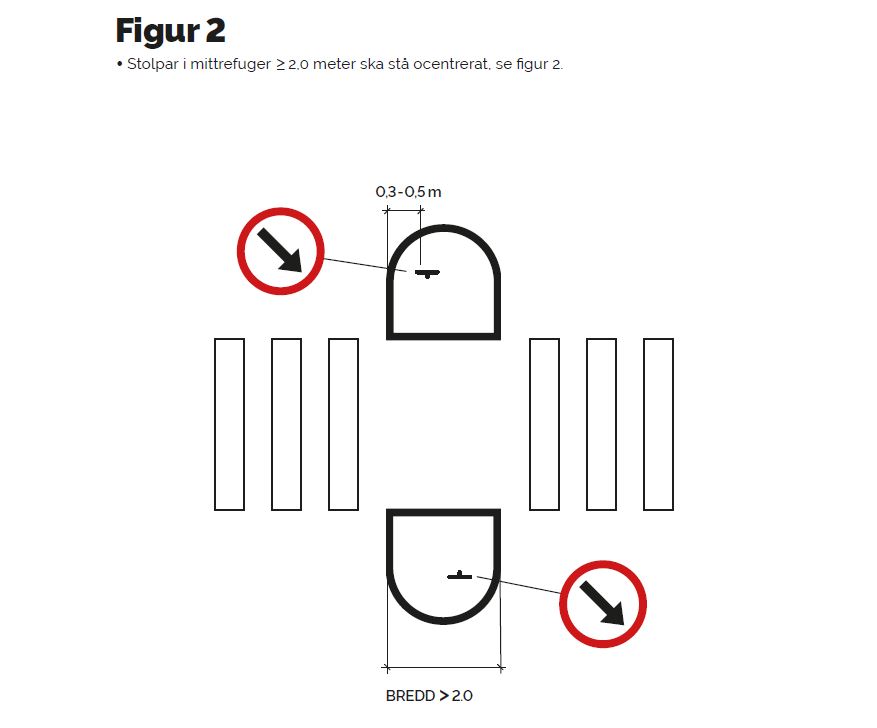

• Stolpar i mittrefuger ≥ 2,0 meter ska stå ocentrerat, se figur 2.

IN MED FIGUR/ILLUSTRATION

Figur 2

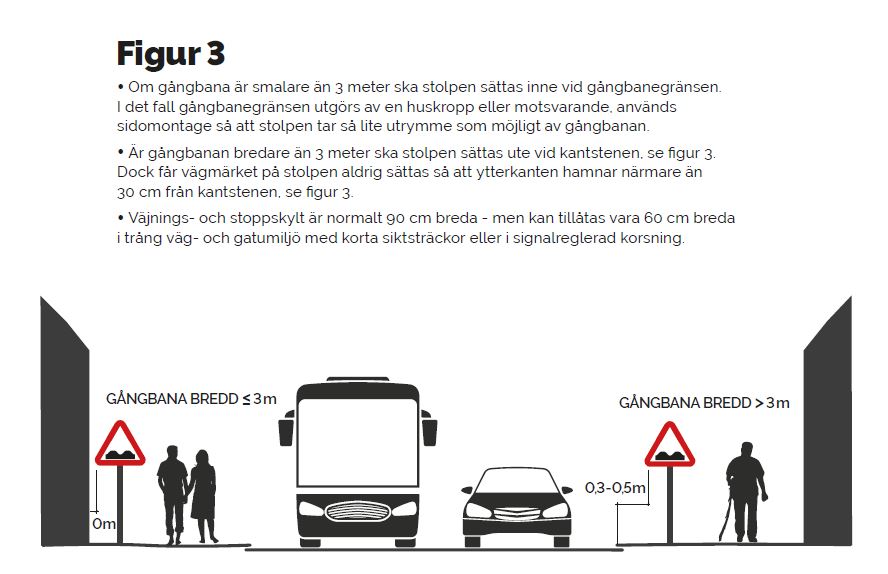

• Om gångbana är smalare än 3 meter ska stolpen sättas inne vid gångbanegränsen. I det fall gångbanegränsen utgörs av en huskropp eller motsvarande, används sidomontage så att stolpen tar så lite utrymme som möjligt av gångbanan. Är gångbanan bredare än 3 meter ska stolpen sättas ute vid kantstenen, se figur 3. Dock får vägmärket på stolpen aldrig sättas så att ytterkanten hamnar närmare än 30 centiemeter från kantstenen, se figur 3. Observera särskilt att väjnings- och stoppskyltar är 90 centimeter breda.

IN MED FIGUR/ILLUSTRATION

Bild på gatusektion
Figur 3

Riktlinjer

Stolpreflex (höjd 1 300 millimeter) ska sättas på stolprör för trafikdelarmärke. Stolpreflex (höjd 1 800 millimeter) ska sättas på stolprör för övergångsställesmärke när stolpen används enbart för övergångställesmärke.

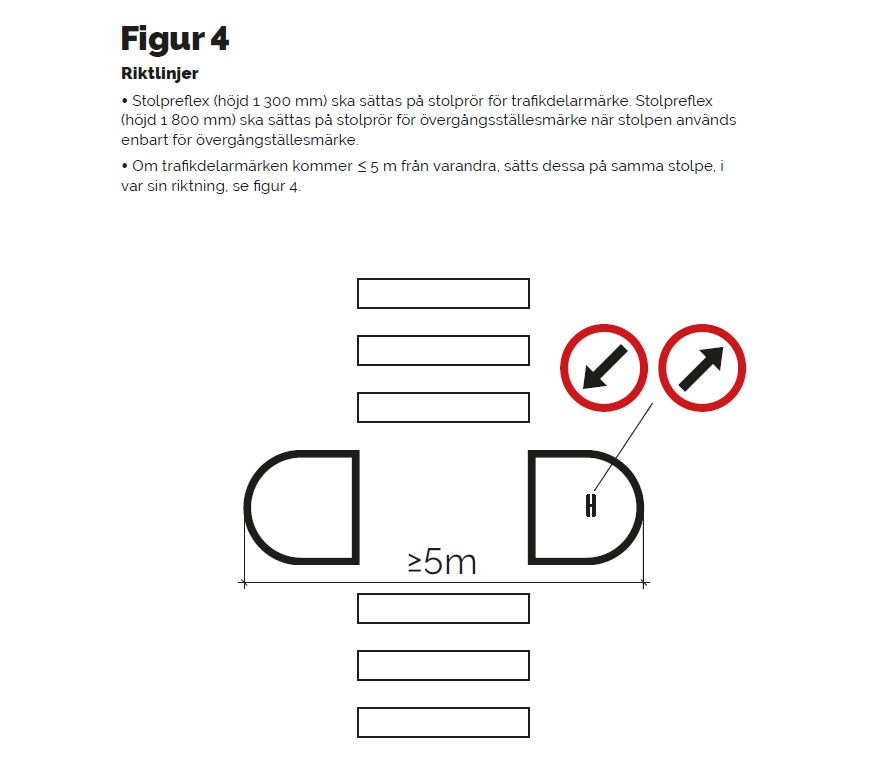

Om trafikdelarmärken kommer ≤ 5 meter från varandra, sätts dessa på samma stolpe, i var sin riktning, se figur 4.

IN MED FIGUR/ILLUSTRATION

Figur 4

Samordning mellan vägmärken, belysningsstolpar och träd är av största vikt.

TRAFIK 20190122

Fundament ska vara Safe Roads betongfundament Artrikel nummer 60 0500 för 60mm stolpe eller likvärdig. Typ skall godkännas av Trafiksektionens skyltpersonal. Låskil 301 0061

Fundament skall vara helt nedgrävda + 0 – -2 cm.

Stolpar i trafikdelare skall vara längd 2550 mm

Klammer till BLF skyltar skall vara enkelklammer med låsbleck (Skyltar och märken)

Srolpar

Riktlinjer

Stolpreflex (höjd 1 300 millimeter) ska sättas på stolprör för trafikdelarmärke. Stolpreflex (höjd 1 800 millimeter) ska sättas på stolprör för övergångsställesmärke när stolpen används enbart för övergångställesmärke.
Om trafikdelarmärken kommer ≤ 5 meter från varandra, sätts dessa på samma stolpe, i var sin riktning

Skyltar

Ska köpas från den leverantör som kommunen har ramavtal med. Information om aktuell leverantör lämnas av www.gatuavdelningen.se

I stenstan placeras vägmärken på fasad om gångbanan ej är bredare än 2.5 meter. Då ska vägmärket placeras i gångbane- körbanekant.

Galvaniserade stolpar ska användas genomgående.

Alla nya vägmärken ska följa VVFS 2008:272 när det gäller storlek på vägmärken, tilläggstavlor och andra anordningar för trafiken.
Alla vägmärken ska ha reflex som uppfyller DIN 67520 Class 3B samt vara klotterskyddade med folie av god kvalitet.

Rektangulära märken ska i allmänhet vara uppbyggda av strängpressad aluminiumprofil med not och spont som möjliggör enkel montering mot befintliga märken samt utbyte vid skador.

Om något vägmärke behöver sättas upp, flyttas eller ändras, ska begäran om att få utföra detta inkomma till gatuavdelningen@sundsvall.se senast 2 arbetsdagar före åtgärd. Alla typer av trafikreglering kräver någon form av myndighetsbeslut. I Sundsvall är det Stadsbyggnadsnämndens Trafiksektion som formellt fattar de besluten. Det krävs godkännande från Trafiksektionen för att sätta upp, ta ner, flytta eller ändra vägmärken.

Detta gäller följande vägmärken: väjningspliktsmärken, förbudsmärken, påbudsmärken och anvisningsmärken. Exakt vilka dessa vägmärken är går att utläsa från Transportstyrelsens hemsida. Anmälan ska ske på ritning med både befintliga och nya vägmärken. Anmälan ska ske i god tid innan utmärkning. Detta krävs för att formella beslut ska hinna tas.

Tilläggstavlor ska ha samma eller smalare bredd som huvudmärket.
På alla vägmärken ska det på baksidan sättas en klisterdekal som anger tillverkningsår, tillverkare och reflextionsgrad på vägmärket.

För uppsättning av vägmärken gäller:

Vägmärke sätts minst 0,3 meter från kantsten till vägmärkets närmaste utskjutande de

Samordning mellan vägmärken, belysningsstolpar och träd är av största vikt. Träd och buskar får inte skymma vägmärken LAGRUM?

Vägmärken som tillfälligt hävs eller som inte är aktuella skall täckas eller tas ner. Loggbok skall upprättas avseende täckning och avtäckning. Vägmärken och stolpar skall förvaras och ansvar för att materialet är intakt.

Före och efter uppstättning/nedtagning skall vägmärken fotas och dokumentationen skall levereras till gatuavdelningen@sundsvall.se
